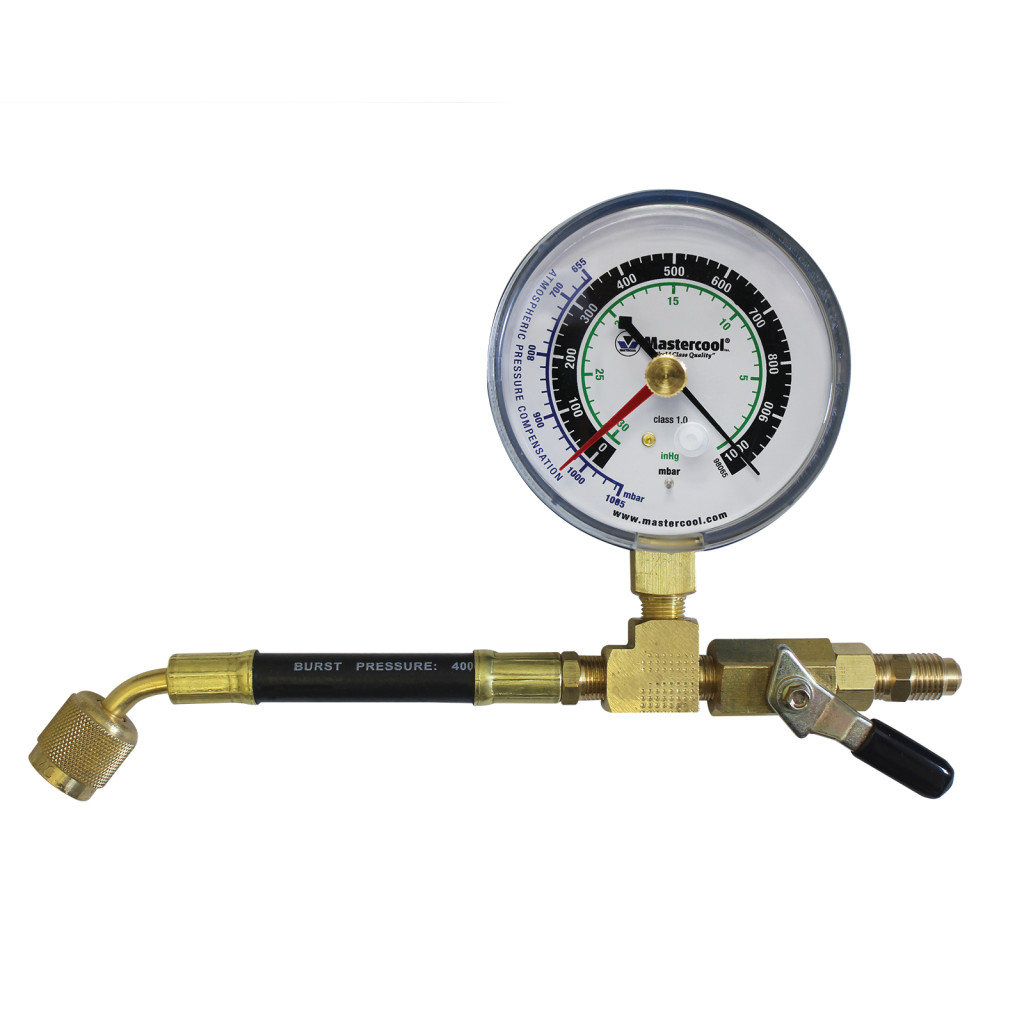

Vákuum analóg finommérő óra elzárócsappal – 1/4" csatlakozás, MASTERCOOL

Szivárgásvizsgálati eljárás – Vákuumos módszerrel:

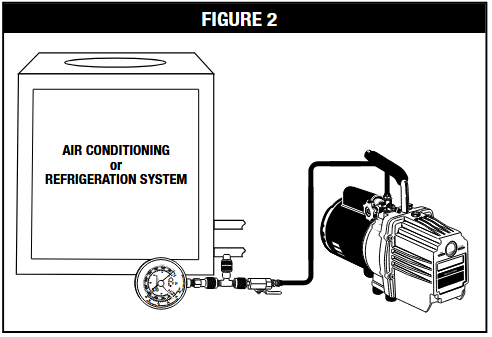

a. Csatlakoztassa a mérőműszert közvetlenül a rendszerhez egy szervizcsatlakozón keresztül, T-idommal és golyóscsappal, az alábbi ábra szerint (lásd 2. ábra).
b. Indítsa el a vákuumszivattyút, és működtesse, amíg el nem éri a kívánt vákuumszintet.

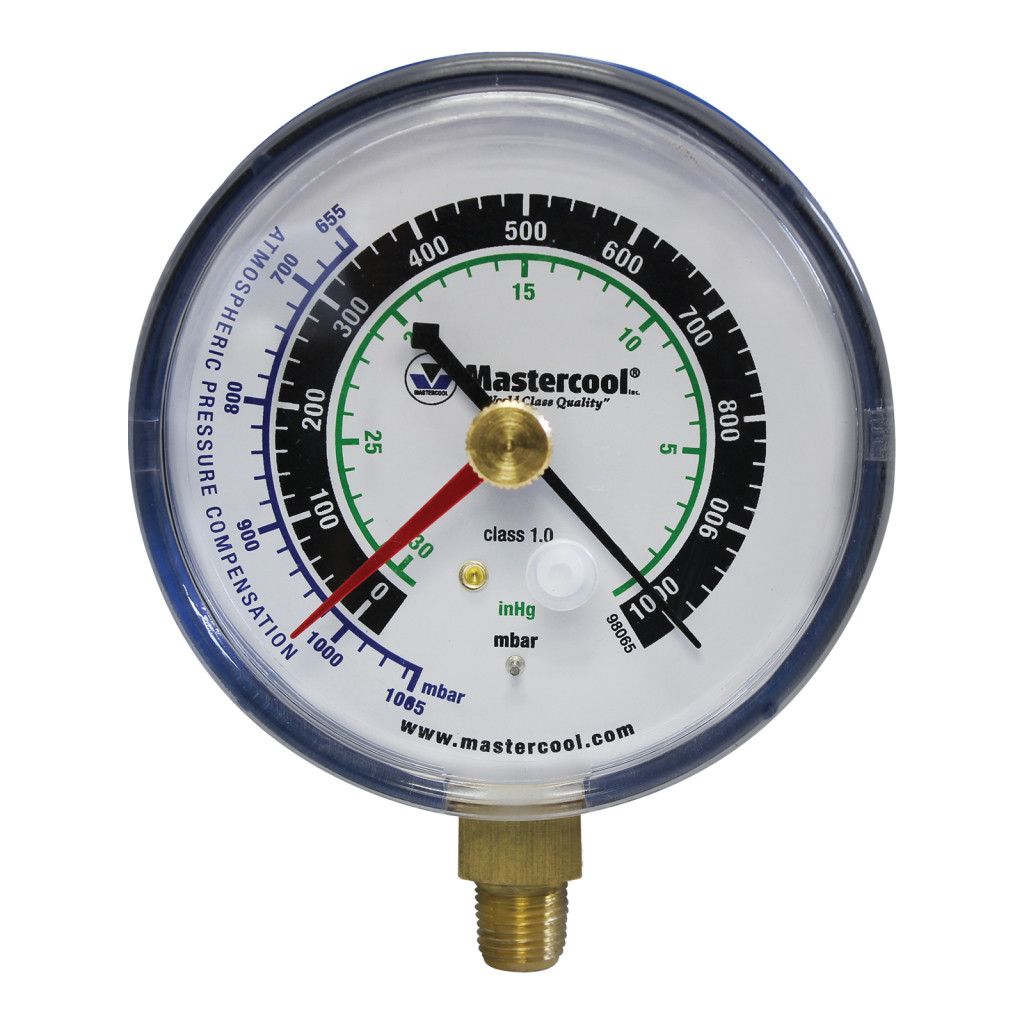

c. A mérőóra közepén található piros jelölőtű elforgatásával állítsa be az aktuális vákuumértéket. Célszerű ezt az értéket le is jegyezni.
d. Zárja el a golyóscsapot. A legpontosabb eredmény érdekében távolítsa el a tömlőket, és zárja le a csapot egy védőkupakkal.
e. Várjon legalább 5 percet, hogy a rendszer stabilizálódjon.
– Ha ez idő alatt a nyomás emelkedik, az szivárgásra utal, vagy arra, hogy a rendszerben még maradt hűtőközeg vagy nedvesség.
– Ebben az esetben csatlakoztassa vissza a tömlőket, és újra indítsa el hosszabb időre a vákuumszivattyút, majd ismételje meg az eljárást: zárja el a csapot, és várjon 5 percet.
– Ha a nyomás most lassabban emelkedik, valószínűleg maradványgáz vagy nedvesség van a rendszerben.
– Ha ugyanolyan gyorsan nő a nyomás, mint korábban, valószínűleg szivárgás van. Ellenőrizze a vákuummérő, a T-idom és a golyóscsap tömítéseit – ezek legyenek tiszták és jó állapotban.
f. A teljes vákuumteszt-idő (ajánlott legalább 15 perc) elteltével nézze meg a mérőórát:
– Ha a fekete mutató pontosan megegyezik a piros jelölőtű helyzetével, a rendszer nagy valószínűséggel szivárgásmentes.
– Ha a fekete mutató elmozdult felfelé, és már nem esik egybe a piros jelölőtűvel, az szivárgásra utalhat.
